Kategorie: Komponenten für Robotik und Automatisierung

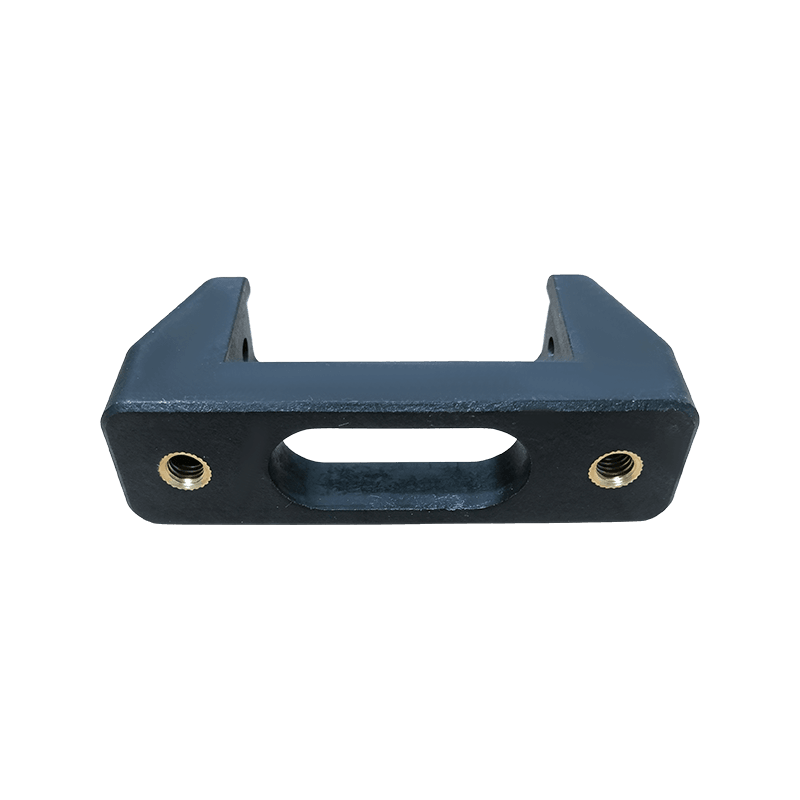

Benutzerdefinierter PA66+GF30 Ladedock-Adapter

Material / Substrat: PA66+GF30

Produktbeschreibung:

Ein glasfaserverstärkter Nylonadapter, der für funktionale Steifigkeit und kontrollierte Lade-Dock-Schnittstellen geformt ist.

Dieser Ladedockadapter verwendet PA66+GF30, ein verstärktes technisches Material, das für Funktionsteile ausgewählt wurde, die eine höhere Steifigkeit benötigen als ein ungefülltes Gehäuseharz. Die Form- und Torstrategie muss die Faserausrichtung, die Position der Schweißlinie, die Schrumpfung und die Geometrie der tragenden Schnittstellen berücksichtigen. Kaidis DFM- und Moldflow-Funktionen sind für diese Entscheidungen direkt relevant.

Die genaue Harzqualität, der Feuchtigkeitskonditionierungszustand, der Temperaturbereich, der Lastfall und etwaige Flammen-/Elektroanforderungen müssen in der Zeichnung angegeben werden. Die Maßgenehmigung sollte im angegebenen konditionierten Zustand erfolgen, da die Eigenschaften und Abmessungen von PA66 feuchtigkeitsempfindlich sind.

Beschreibung Kontaktieren Sie uns
Außenabmessungen:

Wichtige Kriterien
Tragbare Schnittstellen; Faserausrichtung; Schweißlinien; Einsatz- oder Befestigungsmerkmale; konditionierte Abmessungen; Temperatur- und Flammen-/Elektroanforderungen.

Fertigungskapazitäten von Kaidi
Für diesen Ladedockadapter ist PA66+GF30 spezifiziert, wodurch Faserausrichtung, Schrumpfung und Platzierung der Schweißlinie wichtiger sind als für ein ungefülltes Gehäuseharz. Kaidi kann Moldflow und DFM verwenden, um den Lastpfad, die Torrichtung, die Wandübergänge und die Steckergeometrie zu überprüfen und dann die Konditionierung und den Messzeitpunkt für die genehmigte Qualität festzulegen.

Art der Freigabe:

Produktspezifische Freigabe
Zu prüfen sind die Position der Schnittstellen, die Ausrichtung beim Einsetzen, die Befestigungselemente sowie die Verformung nach dem vereinbarten Konditionierungszustand. Die mechanischen, elektrischen oder feuchtigkeitsbezogenen Eigenschaften sind anhand des exakten Datenblatts des Kunststofftyps und des Prüfplans des Einkaufs zu validieren.

RFQ
Übermitteln Sie beide Fügepartner, die Last- und Einsetzfälle, den exakten PA66+GF30-Typ, die Anforderungen an die Konditionierung, die kritischen Maße, gegebenenfalls die elektrischen Freiräume, das Jahresvolumen sowie die Anforderungen an die Rückverfolgbarkeit.
