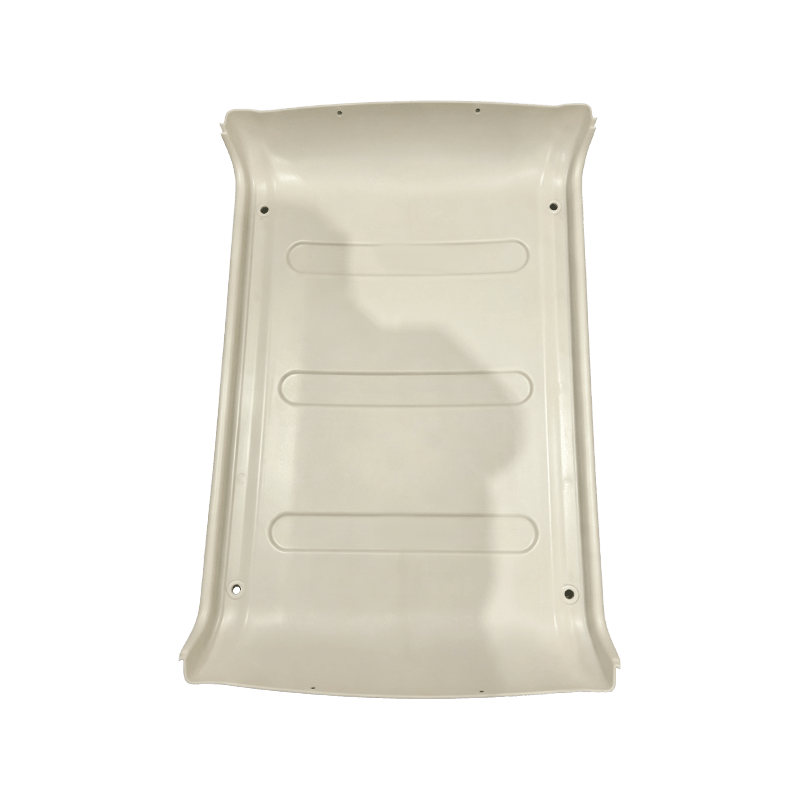

Kundenspezifische ABS-Mittelüberdachung für Motorrad-Beiwagen

Material / Substrat: ABS

Produktbeschreibung:

Eine ABS-Mittelverkleidung für das Beiwagendach, ausgelegt auf die passgenaue Verbindung mit den angrenzenden Verkleidungsteilen bei gleichmäßiger Außenoberfläche.
Die Mittelverkleidung verbindet die angrenzenden Außenbereiche des Beiwagendachs. Daher haben ihr Profil und die Befestigungsbezugspunkte direkten Einfluss auf die Passgenauigkeit der gesamten Dachverkleidung. Bei der DFM-Prüfung konzentriert sich Kaidi auf die Wandstärkenverteilung, Rippen, Entformungsschrägen, Auswerfer, Anspritzpositionen sowie die langen Fügeflächen zu den vorderen und hinteren Verkleidungsteilen.
ABS ist als Grundmaterial vorgegeben. Der endgültige Materialtyp muss entsprechend den tatsächlichen Anforderungen an Schlagfestigkeit, Temperaturbeständigkeit und Witterungsbeständigkeit ausgewählt werden. Wenn das unveredelte Material die Anforderungen an Optik oder Witterungsbeständigkeit nicht erfüllt, ist ein validiertes Beschichtungssystem erforderlich. Die Spritzguss- und Lackierprozesse von Kaidi können als durchgängiger Prozess mit einem gemeinsamen Referenzmuster und einem einheitlichen Prüfplan abgewickelt werden.

Beschreibung Kontaktieren Sie uns
Außenabmessungen:

Wichtige Kriterien
Ausrichtung der Vorder-/Rückwand; Kantenlücken; Montagepunkte; Welligkeit der breiten Oberfläche; Beschichtungsabdeckung; Farb- und Glanzanforderungen für den Außenbereich.

Fertigungskapazitäten von Kaidi
Die mittlere Kabinenhaube ist die Maßbrücke zwischen den vorderen und hinteren PC-Panels. Sein ABS-Werkzeug sollte um zwei zusammenpassende Nähte, kumulative Toleranz und Breitplattenverzug herum entwickelt werden und nicht als isolierte Abdeckung behandelt werden. Kaidis Moldflow- und wissenschaftliche Versuchsaufzeichnungen unterstützen Gate- und Prozessentscheidungen für diese lange sichtbare Komponente.

Art der Freigabe:

Produktspezifische Freigabe
Im vollständigen Dachaufbau sind beide Fügeflächen, die Gesamtkontur sowie das Verhältnis der Befestigungsbezugspunkte zu messen. Die optische Freigabe sollte Einfallstellen, Fließspuren und einen durchgängigen Glanzgrad über den mittleren Bereich und die angrenzenden Verkleidungsteile umfassen.

RFQ
Übermitteln Sie die CAD-Daten der vorderen und hinteren Fügepartner, die zulässigen Grenzwerte für Spaltmaß und Bündigkeit, den ABS-Typ, das freigegebene Referenzmuster, die Montagereihenfolge, das Konzept der Montagevorrichtung, die Bedarfsprognose sowie das Konzept für die Versandverpackung.
