Kunststoffteile für Haushalts- und Elektrogeräte
Home / Produkte / Spritzguss / Kunststoffteile für Haushalts- und Elektrogeräte / Benutzerdefinierter ABS-Geräte-Center-Rahmen
  • Benutzerdefinierter ABS-Geräte-Center-Rahmen
  • Benutzerdefinierter ABS-Geräte-Center-Rahmen
  • Benutzerdefinierter ABS-Geräte-Center-Rahmen
  • Benutzerdefinierter ABS-Geräte-Center-Rahmen
Kategorie: Kunststoffteile für Haushalts- und Elektrogeräte

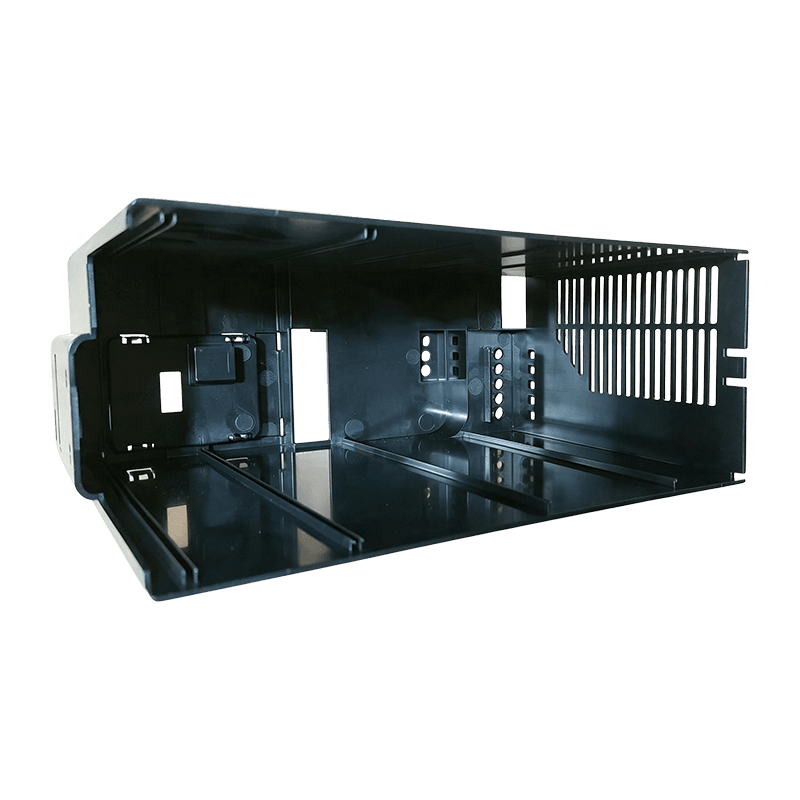

Benutzerdefinierter ABS-Geräte-Center-Rahmen

Material / Substrat: ABS

Produktbeschreibung:

Ein ABS-Mittelrahmen, der so geformt ist, dass er benachbarte Gehäuse, Bedienelemente und interne Gerätekomponenten ausrichtet.

Der Mittelrahmen fungiert als dimensionale Brücke zwischen sichtbaren Abdeckungen und inneren Bauteilen. Kaidi überprüft das komplette Montagemodell, sodass Öffnungen, Vorsprünge, Druckknöpfe, Rippen und Passdaten vor dem Werkzeugbau aufeinander abgestimmt werden. Moldflow hilft dabei, Füll- und Schweißlinienrisiken rund um die offene Geometrie des Rahmens zu erkennen.

ABS ist das vom Kunden angegebene Material. Die genaue Qualität muss die Wärme-, Flammen-, Reinigungs-, Farb- und gesetzlichen Anforderungen des Geräts widerspiegeln. Kaidi kann den Rahmen im geformten Zustand oder mit einer bestimmten Oberfläche liefern und dann die kritischen Schnittstellen anhand der genehmigten Zeichnung überprüfen.

Beschreibung Kontaktieren Sie uns
Außenabmessungen:

Wichtige Kriterien
Rahmenebenheit; Lücken in der angrenzenden Abdeckung; Öffnungsort; Integrität des Vorsprungs/Schnappens; Rippenspüle; Anforderungen an Flamme/Wärme/Reiniger; sichtbares Finish.

Fertigungskapazitäten von Kaidi
Kaidi zählt Haushaltsgerätekomponenten zu seinen etablierten Produktsektoren. Ein ABS-Mittelrahmen koordiniert normalerweise Anzeige-, Knopf-, Entlüftungs- oder dekorative Öffnungen mit dem umgebenden Gehäuse. Daher sollte die DFM-Überprüfung die Ebenheit, Kantendefinition und Nabenunterstützung schützen und gleichzeitig Tore und Auswerfer von sichtbaren Flächen fernhalten.

Art der Freigabe:

Produktspezifische Freigabe
Freizugeben sind die Positionen der Öffnungen, die umlaufende Passgenauigkeit, die Schnittstellen für Schraub- bzw. Rastverbindungen sowie die Ebenheit der Vorderseite anhand der Gerätebaugruppe. Die optische Prüfung sollte anhand des spezifizierten Struktur- oder Beschichtungsstandards erfolgen und gegebenenfalls auch die Anforderungen an Kantenabdeckung und Abdeckgrenzen umfassen.

RFQ
Übermitteln Sie die vollständige Frontbaugruppe, die internen Freiräume, den ABS-Typ, die Anforderungen an Wärmebeständigkeit bzw. Flammschutz, das freigegebene Farb-/Strukturmuster, die Details der Befestigung, die kritischen Maße, die Bedarfsprognose sowie die Anforderungen an den Verpackungsschutz.
